材 料
| 材 质 |
聚 酰 亚 胺 |
聚 脂 |
软硬结合 |
| 层数 |
1～7层 |
1～2层 |
2～6层 | 产品厚度及公差
| 材质 |
层数 |
| 单面板 |
双面板 |
四层板 |
六层板 |
| 无胶 MIN |
0.055±0.02MM |
0.10±0.03MM |
0.25±0.05MM |
0.4±0.05MM |
| 有胶 MAX |
0.13±0.03MM |
0.24±0.03MM |
0.3±0.05MM（18/12.5） |
0.47±0.05MM（18/12.5） | 最小线宽,线距
| 铜 厚 |
最小线距 |
最小线宽 |
公差 |
| 35um(1OZ) |
100 um |
100 um |
±0.03MM |
| 18um(1/2OZ) |
60 um |
60 um |
±0.02MM |
| 12um(1/3OZ) |
50 um |
50 um |
±0.02MM | 最 大 尺 寸 500MM X 600 MM ；
外 形
| 最小孔径 |
线到外形最小距离 |
外 形 公 差 |
| 0.5MM±0.05MM |
单层 0.15MM |
2及多层 0.2MM |
刀 模 ±0.2MM |
精密钢模 ±0.05MM |
普通钢模 ±0.1MM | 导通孔
| 最小过孔直径 |
最小过孔焊盘 |
最小过孔中心距 |
公差 |
| 0.2MM |
0.4MM |
0.5MM |
±0.05MM | 模组类型产品：250 X 130 MM

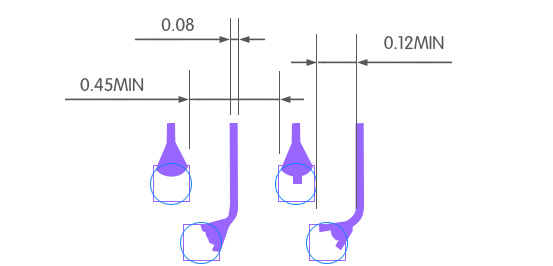

焊盘到线最小距离

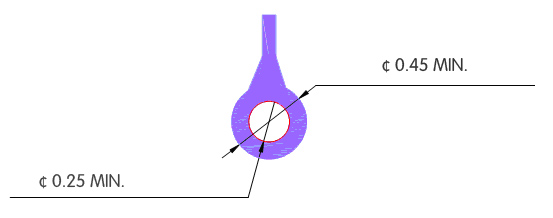

最小导通孔

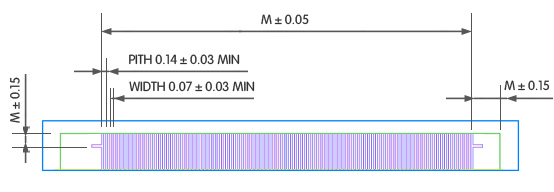

金手指尺寸及公差
表面处理
| 表面处理 |
厚度 |
| 沉金 |
Au(0.03-0.09um);Ni(1-2.5 um) |
| 镀金 |
Au＞0.03um；Ni(1-3 um) |
| 沉锡 |
Sn(0.8-1.5um) |
| 镀锡 |
Sn(5-15 um) | 补强
| 补强 |
厚度 |
| PET |
0．125MM 0．188MM 0．25MM |
| FR4 |
0．1MM ～ 1.0 MM |
| PI |
1～9MIL |
| 钢片 |
0.1MM～0.3MM |
|
|
|
